ULINKplus
[ULINKplus]

600€ HT

[EN STOCK]

Emulateur de Debug JTAG/SWD avec trace, test I/O et mesures de puissance
Mesurez la consommation pendant l’éxécution du code

Avis des clients

Programmation Flash + run-control
breakpoint / mémoire (accès pendant l'execution)
Capture de la trace Serial wire jusqu'à 50 Mbit/sec (mode UART)
Horloge JTAG/SW à 10 MHz
Mesure de Puissance pour un code plus efficient
E/S discrets pour le test automatique et l'intégration en continu.

Tout comme la modélisation 3D offre une visibilité totale sur une conception mécanique, ULINKplus combine fonctionnalité, comportement temporel et consommation d'énergie pour présenter un aperçu détaillé de votre application embarquée.

ULINKplus permet l'optimisation logicielle pour les applications à très faible consommation d'énergie, l'automatisation des tests et l'isolation pour le débogage à grande vitesse et la trace des systèmes matériels sensibles.

Note: You need to have or higher installed on your PC. The preview release supports Arm Cortex-M3, Cortex-M4, and Cortex-M7 devices only for ULINKplus
Remarque: Vous devez avoir MDK v5.25 (pre-release) ou supérieur installé sur votre PC. cette version de prend en charge les micros Arm Cortex-M3, Cortex-M4 et Cortex-M7 uniquement pour ULINKplus.

Mesure de Puissance

ULINKplus fournit des connexions isolées de mesure de puissance JTAG/série et isolées au matériel cible. Ceci est essentiel pour tester des applications telles que la commande de moteur, les convertisseurs de puissance ou les systèmes avec traitement analogique sensible. La mesure de puissance est synchronisée avec le traçage des événements, ce qui permet d'optimiser l'efficacité énergétique d'un système. L'interface utilisateur graphique intuitive vous permet de repérer et d'attribuer rapidement tout comportement involontaire à la bonne pièce de code.

E/S pour l'automatisation des tests

Les E/S intégrées d'ULINKplus sont accessibles à partir des vues de débogage ou des scripts de débogage pour interagir avec la cible testée ou pour contrôler des bancs de test automatisés.

Vous pouvez facilement configurer les E/S dans le debugger µVision. Il suffit de sélectionner la fonction broche (numérique/analogique et entrée/sortie). Les valeurs appliquées aux broches sont automatiquement mises à jour et affichées.

Un modèle de script de débogage vous aide à commencer à créer vos propres scripts d'automatisation de test. Ce modèle:

inclut un script Assistant de configuration pour configurer manuellement les broches d' E/S.
inclut des fonctions de débogage qui créent des signaux numériques et des schémas de tension analogiques.
crée une boîte à outils pour faciliter l'exécution des tests à partir du débogueur

**Specifications**
Interface	Description
USB	USB 2.0 high-speed Provides power supply for ULINKplus
JTAG/SWD	Voltage range: 1.2 V .. 5.5 V Clock speed: configurable up to 10 MHz SWO trace capturing: data rate up to 50 Mbit/s (UART/NRZ Mode) Isolation: 1 kV Supports hot-plugging to a running target
Power	Sample rate: 20 MHz (16-bit delta-sigma technology) Input voltage range: +/- 6.0 V - Precision: +/- 2% - Resolution: 0.6 mV Input current range (with internal shunt resistor): +/- 2.5 mA - Precision: +/- 2% - Resolution: 200 nA Current range is extended using external shunt resistors Isolation: 1 kV
I/O	9 configurable I/O pins support: - Up to 9 digital I/O pins - Up to 4 analog input pins (3 if analog output is required) - 1 analog output pin (reconfigures 1 analog input pin) Additional +3.3 V supply voltage (10 mA) switchable

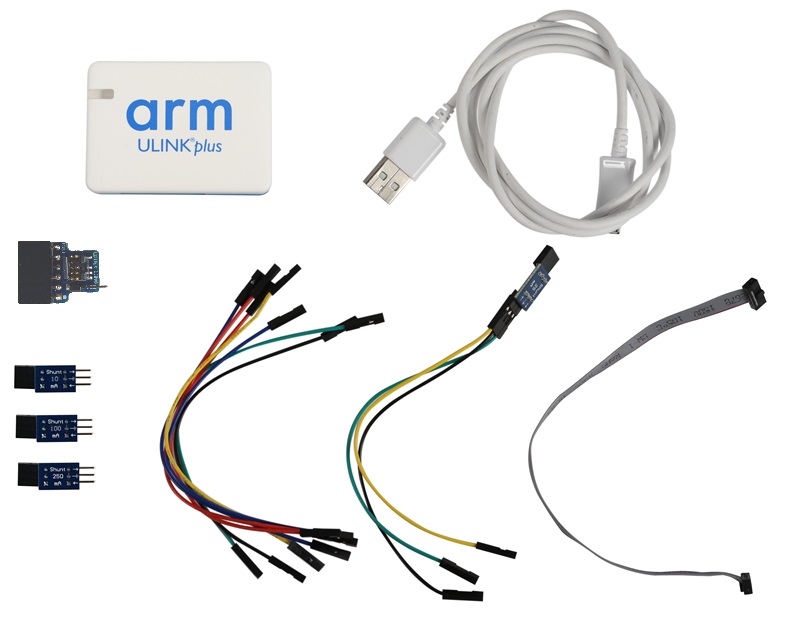

The ULINKplus kit includes:

1 x ULINKplus USB-JTAG adapter.
1 x USB A/MicroB cable.
1 x 10-pin ribbon cable for connecting to target hardware using the Cortex debug connector.
14 x jumper wires for power measurement and I/O test connections.
6 x power measurement shunts (5 mA, 10 mA, 25 mA, 50 mA, 100 mA and 250 mA).

ULINKplus Adapter Kit

USB: high-speed USB 2.0 Micro-B connector powers the ULINKplus adapter and transfers data between the PC.
I/O: connects to external equipment for controlling test automation via the debugger.
JTAG/SWD: connects to the Cortex CoreSight debug logic and provides 1 kV isolation to the target.
Power: connects to the supply volatage line for power measurement. Provides a separate 1 kV isolation to the target hardware.
